1000V 60A 60KW hoogspannings-DC-voeding Basisparameters: Ingang AC 380V ± 10%, frequentie 45Hz-65Hz, uitgang 1000V 60A, totaal vermogen 60KW; RS485 programmabesturing, spanning en stroom instelbaar.

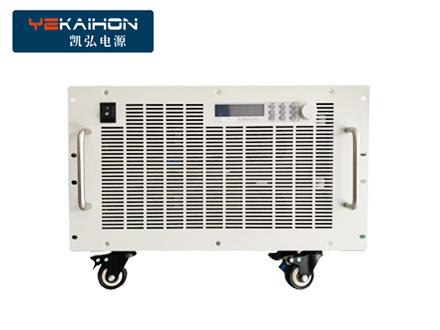

1000V 60A 60KW hoogspannings-DC-voeding
Basisparameters: Ingang AC 380V ± 10%, frequentie 45Hz-65Hz, uitgang 1000V 60A, totaal vermogen 60KW; RS485 programmabesturing, spanning en stroom instelbaar.
| Werkomgeving |
Relatieve vochtigheid |
≤95%RH, geen condensatie |
| hoogte |
Voor hoogtes van 2000 m en hoger moet reductie worden overwogen |
|
| koelmethode |
geforceerde luchtkoeling |
|
| Bedrijfstemperatuur |
-25℃~+55℃, derating voor gebruik boven +55℃ |
|
| communicatie input |
Ingangsspanningsbereik |
260Vac~530Vac, 3L+PE |
| Frequentiebereik |
45 Hz ~ 65 Hz |
|
| Machtsfactor |
≥0,99 |
|
| Efficiëntie |
>95% |
|
| THD |
≤ 5% |
|
| DC-uitgang |
uitgangsvermogen |
60 kW |
| spanningsbereik |
50Vdc~1000Vdc, met een spanningsaanpassingsstap van 0,1Vdc |
|
| Uitgangsstroombegrenzing |
0,6~60A traploos instelbaar |
|
| huidige delen |
Onbalansgraad <±5% |
|
| nauwkeurigheid van de spanningsregeling |
<±0,5% |
|
| nauwkeurigheid van de huidige stabiliteit |
≤±1% |
|
| monitor |
communicatie methode |
CAN-bus (RS485 of 232) |
| Alarm en bescherming |
Beveiliging tegen over-/onderspanning |
Automatische uitschakelbeveiliging, hervat automatisch de werking na normale invoer |
| Uitgangsoverspanningsbeveiliging |
Het apparaat wordt automatisch uitgeschakeld en vergrendeld, waardoor het opnieuw moet worden ingeschakeld om de werking te hervatten |
|
| Overstroom- en kortsluitbeveiliging |
Het apparaat wordt automatisch uitgeschakeld en vergrendeld, waardoor het opnieuw moet worden ingeschakeld om de werking te hervatten |
|
| bescherming tegen oververhitting |
Automatische uitschakelbeveiliging, automatisch hervatten van de werking nadat de temperatuur weer normaal is |
|
| Productstabiliteit |
Gemiddelde tijd tussen storingen (MTBF) |
ruim 500.000 uur |
| Algemene afmetingen |
maat |
Hoogte: 264 mm * Breedte: 430 mm * Lengte: 560 mm |
1000V 60A 60KW hoogspannings-DC-voeding
Instructies voor gebruik
Dit type professionele voeding heeft meestal een hoge integratie en intelligentie, en het werkingsproces is over het algemeen als volgt:
Voorbereidende werkzaamheden: Bedrading en inspectie
●Ingangsbedrading: Sluit de voeding aan op het passende industriële elektriciteitsnet (zoals AC 380V ± 10% driefasige stroom).
●Uitgangsbedrading: Gebruik een speciale kabel die een stroomsterkte van 60 A of meer kan dragen om de uitgangsaansluiting op betrouwbare wijze aan te sluiten op het laadapparaat. Zorg ervoor dat de positieve en negatieve aansluitingen correct en veilig zijn om oververhitting veroorzaakt door slecht contact te voorkomen.
●Aarding: De beschermende aardingsterminal van de voeding moet goed geaard zijn om de operationele veiligheid te garanderen.
Inschakelen en parameterinstelling: twee hoofdmethoden
●Lokale bediening: Stel de gewenste uitgangsspanning (0-1000V) en uitgangsstroom (0-60A) rechtstreeks in via het aanraakscherm, de knoppen en draaiknoppen op het voedingspaneel. U kunt kiezen tussen de modus met constante spanning (CV) of constante stroom (CC), en het vermogen wordt automatisch geschakeld om de ingestelde waarde te behouden.
●Op afstand/programmeerbare bediening: via communicatie-interfaces op de voedingsbackplane (zoals RS485, RS232, Ethernet, enz.) CAN）， Aansluiten op een computer of PLC (Programmable Logic Controller). In de bovenste computersoftware kunt u:
Gebruik standaardopdrachten zoals SCPI en ModBus voor complexe programmering. Pas de golfvormen van uitgangsspanning/stroom aan (zoals stapgolven, pulsgolven) om echte werkomstandigheden te simuleren. Naadloze integratie met geautomatiseerde testsystemen.
Start uitvoer en monitoring
●Nadat u heeft gecontroleerd of alle parameterinstellingen correct zijn, drukt u op de knop "Output" of "Run" om de voeding te starten.
●Real-time monitoring van spanning, stroom, vermogen en andere gegevens via paneeldisplays of computersoftware. Veel voedingen ondersteunen de gegevensregistratiefunctie, wat latere analyse vergemakkelijkt.
Veilig afsluiten
●Nadat het testen of de productie is voltooid, stopt u eerst de uitvoer en schakelt u vervolgens de stroomschakelaar uit.
●Volg strikt het principe om eerst de stroom uit te schakelen en later de draden los te koppelen, en gebruik geen elektriciteit.
Kernvoordelen en voorzorgsmaatregelen
●Efficiënt en stabiel: door gebruik te maken van geavanceerde technologieën zoals IGBT, kan de efficiëntie bij volledige belasting meer dan 95% bereiken en kan deze lange tijd stabiel werken. Hoge nauwkeurigheid van uitgangsspanning/stroom (stabiele spanning<± 0,5%, stabiele stroom ≤± 1%).
●Rijke functies: uitgerust met meerdere beveiligingen zoals overspanning, overstroom, te hoge temperatuur en kortsluiting; Ondersteuning van parallelle uitbreiding van meerdere apparaten om een hogere stroom te verkrijgen; Sommige high-end modellen hebben bidirectionele functies, die elektrische energie kunnen terugleveren aan het elektriciteitsnet, waardoor energie wordt bespaard en het verbruik wordt verminderd.
●Opmerkingen:
Professionele bediening: Het moet worden bediend door opgeleide professionals.
Omgevingseisen: Let op de werktemperatuur, vochtigheid en hoogte-eisen van de apparatuur om een goede ventilatie en warmteafvoer te garanderen.
Apparatuurafstemming: Zorg ervoor dat de spanning, stroom en het vermogen van de belastingsapparatuur binnen het bereik van de voeding liggen en reserveer een bepaalde marge.
